60x502R / 60mm CC Placencia 60/45   /  60/50

   Esta pieza contra-carro es un arma diseñada y fabricada en España para modernizar a las Compañías de Defensa Contra-Carros ya que aún usaban piezas de la Guerra Civil y el muy poco potente como arma anti-carro 60/45.
Siendo la dotación por Compañía de 12 piezas. Entro en servicio en 1953 y pronto se vió que su calibre ya no era adecuado para su uso contra-carro y paso a desarrollar funciones de apoyo disparando granadas rompedoras.
Con un peso de 1095 kg. podía disparar una granada rompedora de 3,3 kg. a una distancia máxima de 9.000 m y una perforante de 2,1 kg. a 1.500 m. pudiendo perforar hasta 110 mm. de blindaje.

Munición: Engarzada
Granada perforante de acero con espoleta de culote.
Peso total 3,330 kg.
Carga de proyección: Pólvora Fil. 298 de 0,900 kg. Vº 840 m/sg.
Perforación a 1.000 m.: 90 mm.
Tiene espoleta trazadora de culote.
Empleo eficaz hasta 1.500 m. perforando 70 mm. Máximo 128 mm. a 100 m.
Peso del disparo completo 6,188 kg.
Granada rompedora de acero con espoleta de ojiva.
Peso total 3,664 kg.
Carga de proyección: Pólvora tubular Fil, 167, de 0,515 kg. Vº 560 m/sg.
Alcance max. 9.000 m.
Peso del disparo completo 6,361 kg.
Granada perforante de núcleo duro
Peso 2,100 kg. Vº 1.049 m/sg. Perfora 145 mm. a 500 m. Eficaz hasta 1.400 m.
perforando 92 mm.
Carga de proyección: Pólvora Fil, 298, de 1,000 Kg. Vº 560 m/sg.
Peso del disparo completo 5,058 kg.
Proyectil perforante de núcleo duro, en periodo de experimentación (1955)

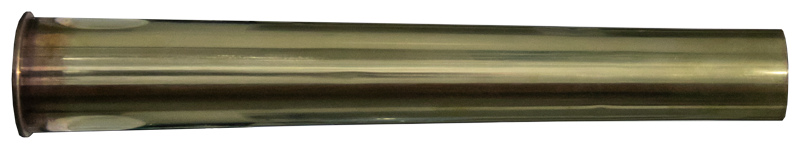

60x502R Vaina latón del 60/50 Fabrica de Armas de Trubia

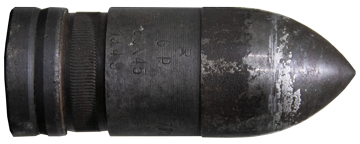

Proyectil Perforante sin cofia ni banda de forzamiento. 60/45
Disparo completo del 60/50 Perforante

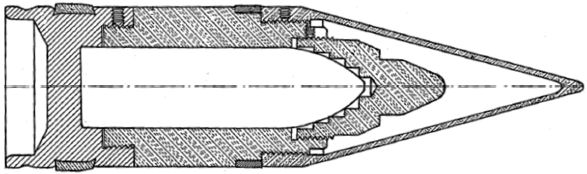

Croquis del Proyectil Perforante cofiado.
Croquis del Proyectil perforante de núcleo duro subcalibrado

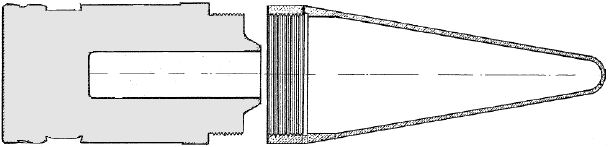

Croquis del Proyectil de Ejercicio
Croquis del Proyectil Rompedor
